扣丁學堂HTML5在線課程之canvas線條的屬性詳解

2018-04-23 15:42:04 1421瀏覽

如今學習HTML5開發技術的小伙伴越來越看中知識與技能的掌握，尤其是如今比較實用的專業技能，本篇文章扣丁學堂HTML5在線課程的小編就和大家分享一下canvas線條的屬性詳解，希望對喜歡HTML5開發技術的小伙伴有所幫助。

一、線條的帽子lineCap

取值：butt(默認值),round圓頭,square方頭

var canvas=document.getElementById("canvas");

canvas.width=800;
canvas.height=800;

var context=canvas.getContext("2d");

context.lineWidth=40;
context.strokeStyle="#005588";

//三個beginpath()畫了3條平行線
context.beginPath();
context.moveTo(100,200);
context.lineTo(700,200);
context.lineCap="butt";
context.stroke();

context.beginPath();
context.moveTo(100,400);
context.lineTo(700,400);
context.lineCap="round";
context.stroke();

context.beginPath();
context.moveTo(100,600);
context.lineTo(700,600);
context.lineCap="square";
context.stroke();

//baseline
context.lineWidth=1;
context.strokeStyle="#27a";
context.moveTo(100,100);
context.lineTo(100,700);
context.moveTo(700,100);
context.lineTo(700,700);
context.stroke();

round做動畫的時候需要圓角可以直接畫，lineCap的效果只能用于線段的開始處和結尾處，不能用于連接處。

lineCap="square"可以用來在線段閉合時候完全閉合，但是還是推薦使用clothPath()閉合。

var canvas=document.getElementById("canvas");

canvas.width=800;
canvas.height=800;

var context=canvas.getContext("2d");

context.beginPath();
context.moveTo(100, 350);
context.lineTo(500,350);
context.lineTo(500,200);
context.lineTo(700,400);
context.lineTo(500,600);
context.lineTo(500,450);
context.lineTo(100,450);
context.lineTo(100,350);
// context.closePath(); //推薦

context.lineWidth=10;
context.lineCap="square"; //不推薦
context.fillStyle="yellow";
context.strokeStyle="#058"

context.fill();
context.stroke();

二、畫一個五角星，說明線條其它狀態屬性

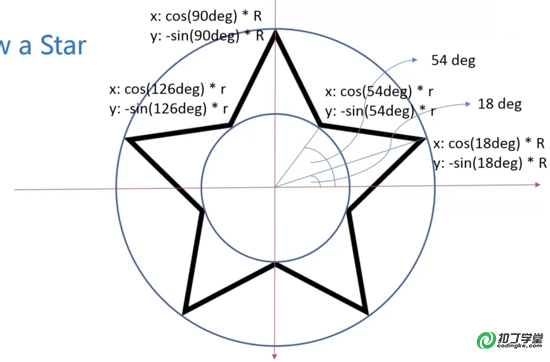

圓上的五個角平分360°，每個角72°，90°-72°=18°

小圓上的角平分72°，18°+36°=54°

角度轉弧度——弧度=角度*π/180 即(18+i*72)*Math.PI/180

var canvas=document.getElementById("canvas");

canvas.width=800;

canvas.height=800;

var context=canvas.getContext("2d");

context.beginPath();

//角度轉弧度：除以180*PI

for(var i=0;i<5;i++){

context.lineTo(Math.cos((18+i*72)/180*Math.PI)*300+400,

-Math.sin((18+i*72)/180*Math.PI)*300+400);

context.lineTo(Math.cos((54+i*72)/180*Math.PI)*150+400,

-Math.sin((54+i*72)/180*Math.PI)*150+400);

}

context.closePath();

context.lineWidth=10;

context.stroke();

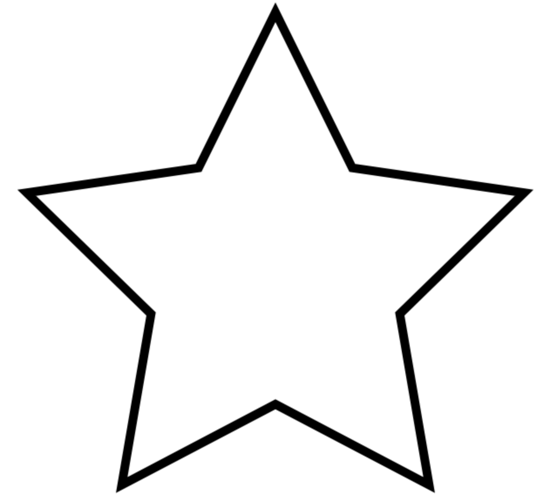

封裝成函數：

window.onload=function(){

var canvas=document.getElementById("canvas");

canvas.width=800;

canvas.height=800;

var context=canvas.getContext("2d");

context.lineWidth=10;

drawStar(context,150,300,400,400)

}

function drawStar(ctx,r,R,x,y,){

ctx.beginPath();

//角度轉弧度：除以180*PI

for(var i=0;i<5;i++){

ctx.lineTo(Math.cos((18+i*72)/180*Math.PI)*R+x,

-Math.sin((18+i*72)/180*Math.PI)*R+y);

ctx.lineTo(Math.cos((54+i*72)/180*Math.PI)*r+x,

-Math.sin((54+i*72)/180*Math.PI)*r+y);

}

ctx.closePath();

ctx.stroke();

}

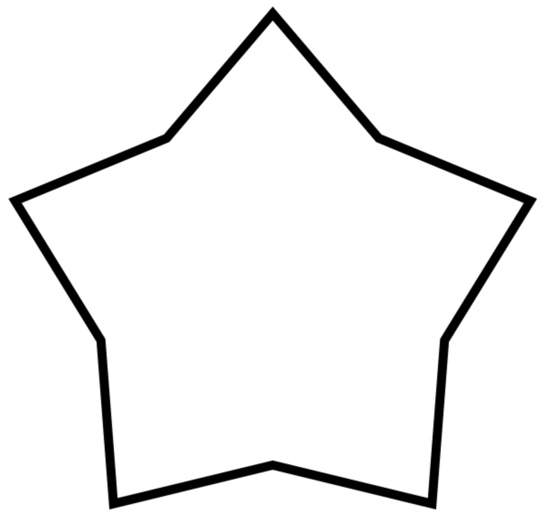

分別修改小r=80,200，400得到下面圖形

增加一個順時針旋轉的參數：rot

window.onload=function(){

var canvas=document.getElementById("canvas");

canvas.width=800;

canvas.height=800;

var context=canvas.getContext("2d");

context.lineWidth=10;

drawStar(context,150,300,400,400,30);

}

//rot順時針旋轉的角度

function drawStar(ctx,r,R,x,y,rot){

ctx.beginPath();

//角度轉弧度：除以180*PI

for(var i=0;i<5;i++){

ctx.lineTo(Math.cos((18+i*72-rot)/180*Math.PI)*R+x,

-Math.sin((18+i*72-rot)/180*Math.PI)*R+y);

ctx.lineTo(Math.cos((54+i*72-rot)/180*Math.PI)*r+x,

-Math.sin((54+i*72-rot)/180*Math.PI)*r+y);

}

ctx.closePath();

ctx.stroke();

}

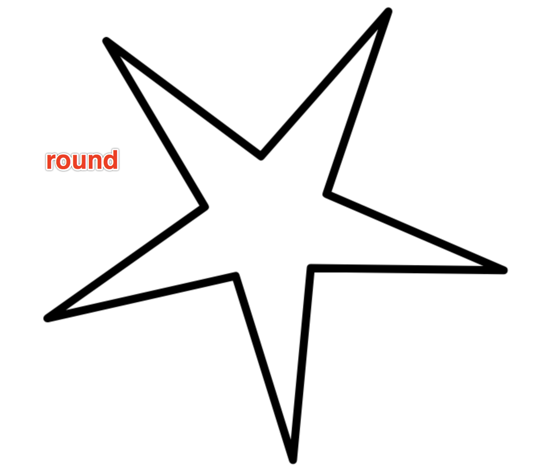

旋轉30度的效果如下：

三、線條的連接lineJoin和miterLimit

1、lineJoin取值

miter(default)永遠呈現一個尖角,bevel斜接,round圓角

bevel像彩帶折下來的效果。

2、miter相關miterLimit的屬性

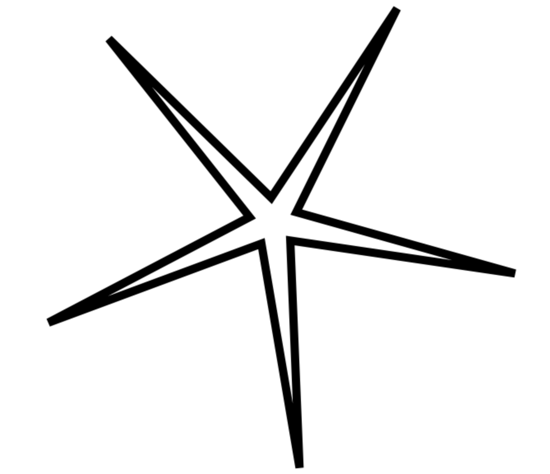

設置小r為30，lineJoin為miter，效果如下：角沒有延伸成尖角，而是采取bevel的方式來顯示。

context.lineJoin="miter";

drawStar(context,30,300,400,400,30);

為什么?

因?yàn)?span>context.miterLimit=10默認值是10，

miterlimit只有當lineJoin為miter時才會有效。

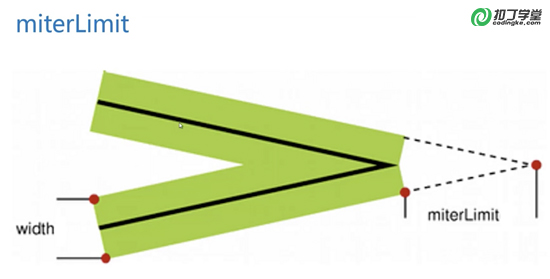

miterLimit指的是，當使用miter作為線條和線條相接的方式時，所 產生的內角和外角的距離的最大值 。

默認值是10就代表最大值是10px，一旦超過來10px就會使用bevel的方式顯示。

上面把內圓半徑r設置為30時，形成的尖角非常尖，內角和外角的距離超過來miterLimit的10，

現在把miterlimit改大點，改成20，效果如下：

context.lineJoin="miter";

context.miterLimit=20;

drawStar(context,30,300,400,400,30);

注意：miterLimit并不是從白色尖尖到黑色尖尖的距離，這個距離遠遠大于20px。

當產生miterLimit時一定是線條有寬度的，有寬度的線條中間的線的尖角與外邊尖角直接的距離。

canvas給出一個miterLimit的經驗值10。只有在極其特別的情況下，需要表現非常尖銳的角的時候才需要修改miterLimit。

以上就是扣丁學堂HTML5在線課程對canvas線條的屬性詳解的全部內容，希望對大家的學習有所幫助，如果對HTML5開發感興趣的小伙伴歡迎選擇扣丁學堂HTML5在線學習的方式學習更多的技能。想要HTML5視頻教程的小伙伴可以登錄扣丁學堂官網領取?？鄱W(xué)堂H5技術交流群：559883758。
