擁抱Web設計新趨勢：SVG Sprites實踐應用

2017-07-10 13:40:26 2190瀏覽

前言

隨著移動互聯網的到來，各種高清屏幕移動設備的層出不窮，導致H5應用在移動設備retina屏幕下經常會遇到圖標不清晰的問題。

為了解決屏幕分辨率對圖標影響的問題，通常采用CSS Sprite，Icon Font，CSS Icon以及SVG以適應@x1屏、@2屏、@3屏，相對比較而言SVG矢量性、縮放無損等諸多優點，更應受前端設計師的青睞，可在許多公司的移動項目應用中卻很鮮見，究其主因在于SVG開發學習成本比較高以及在繪制的性能上比PNG要差。此篇文章將從SVG快速導出到SVG、SVG Symbol組件化在項目中實戰進行講解，并提供SVG Symbol快速導出工具，教你如何提高SVG開發效率減少成本。

SVG簡介

SVG是一種開放標準的矢量圖形語言，使用svg格式我們可以直接用代碼來描繪圖像，可以用任何文字處理工具打開svg圖像，通過改變部分代碼來使圖像具有交互功能，并可以隨時插入到HTML中通過瀏覽器來瀏覽。

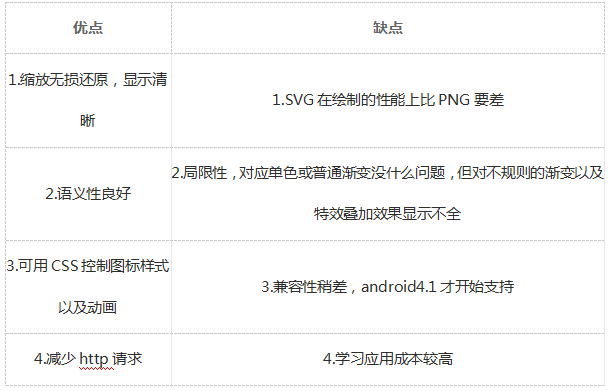

SVG優缺點：

PS：SVG 為什么沒有替代 iconfont？

1.PC 端 SVG 有兼容性問題，因此 PC 端還是用 iconfont 比較靠譜。那么，與其為移動端多弄一套 SVG 方案，為什么不直接公用同一套 iconfont 庫？成本問題。

2.知道 SVG Sprite 的人不多，而 iconfont 儼然成為前端面試必考題了。

3.拋開兼容，再就是SVG的局限性:單色或線性漸變(從左向右筆直進行漸變)，徑向漸變(從內到外進行圓形漸變)都沒問題、但是不規則的漸變、就實現不了了。

4.SVG比圖片麻煩、設計稿如果不優化節點、直接導出、代碼量那個驚人，然而ai導出的SVG代碼、節點優化后，也不能直接用、還得小改、總體來說SVG比圖片好耗費功力太多。

Web應用中SVG的使用方式

1.使用img、object、embed 標簽直接引用SVG

此方法的缺點主要在于每個圖標都需單獨保存成一個 SVG 文件，使用時單獨請求，增加了HTTP請求數量。

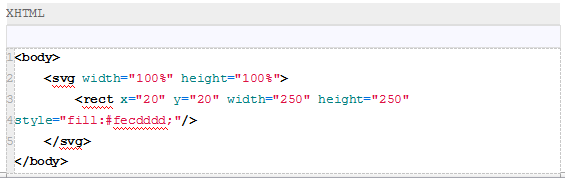

2.Inline SVG，直接把SVG寫入 HTML 中

Inline SVG 作為HTML文檔的一部分，不需要單獨請求。臨時需要修改某個圖標的形狀也比較方便。但是Inline SVG使用上比較繁瑣，需要在頁面中插入一大塊SVG代碼不適合手寫，圖標復用起來也比較麻煩。

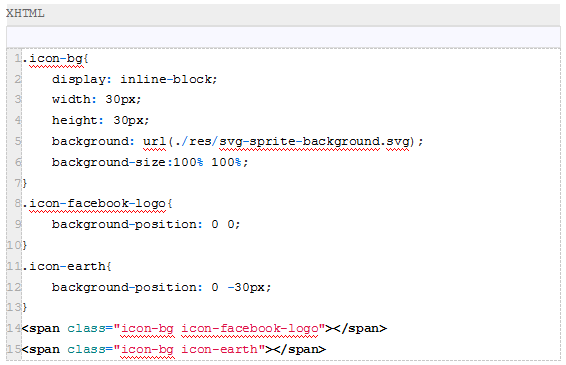

3.SVG Sprite

這里的Sprite技術，類似于CSS中的Sprite技術。圖標圖形整合在一起，實際呈現的時候準確顯示特定圖標。其實基礎的SVG Sprite也只是將原來的位圖改成了SVG而已，控制SVG大小、顏色需要重新合并SVG文件。



4.使用 SVG 中的 symbol，use 元素來制作SVG Sprite

SVG Symbols的使用，本質上是對Sprite的進一步優化，通過<symbol>元素來對單個SVG元素進行分組，使用<use>元素引用并進行渲染。這種方法的解決了上述三種方式帶來的弊端，少量的http請求，圖標能被緩存方便復用，每個SVG圖標可以更改大小顏色，整合、使用以及管理起來非常簡單。

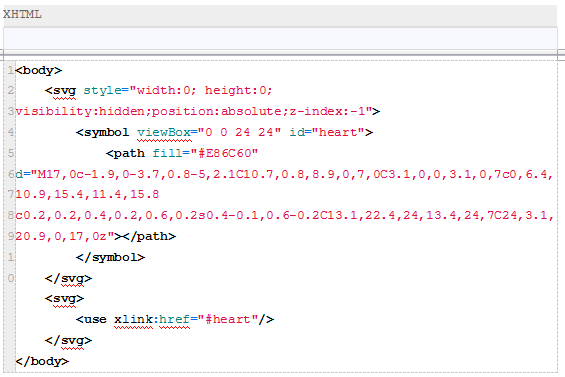

①SVG Symbols作為body的第一個元素插入在HTML中使用：

②使用完整路徑引用Icon（此方法涉及到跨域問題）

存在跨域問題，同域可以使用。

③js控制SVG寫入body進行引用

推薦使用，有效分離結構和展現、解決緩存以及跨域問題。

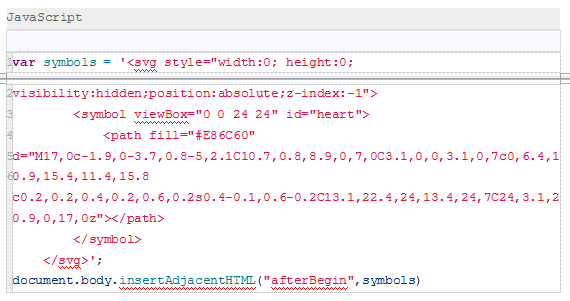

svg.js:

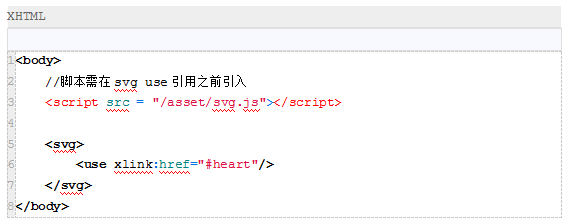

svg.html:



SVG快速導出

SVG導出工具：

• Photoshop CC 2015 以上版本均支持導出SVG功能
• Adobe Illustrator 導出
• export-photoshop-layer-to-svg基于photoshop的SVG導出插件
• export-svg-with-fireworks基于firework的SVG導出插件

Photoshop CC 2015 導出SVG使用

Ps可以對矢量圖層進行導出，即通過矢量工具繪制所在圖層或圖層文件夾進行導出，若對不是矢量圖形進行導出，可能會引起錯誤或者導出的文件是位圖。

SVG導出，建議圖形一定要撐滿整個畫布，若存在間隙，網頁使用時圖標居中對齊就會比較麻煩。

1.批量導出SVG

批量導出SVG，只需在矢量圖層或失落圖層文件夾名后添加相應格式后綴（如.svg)，依次點擊菜單“文件->生成->圖像資源”，確認該菜單項已被勾選。但是此方法會根據icon實際大小進行導出，若icon圖標存在小數導出就不太適用，我們需要手動去調節。



2.設置導出為單個導出

設置導出為單個導出，選中矢量圖層單擊右鍵，依次點擊“導出為->設置參數->導出”，此方法可以設置SVG的圖像實際大小，以及畫布大小。

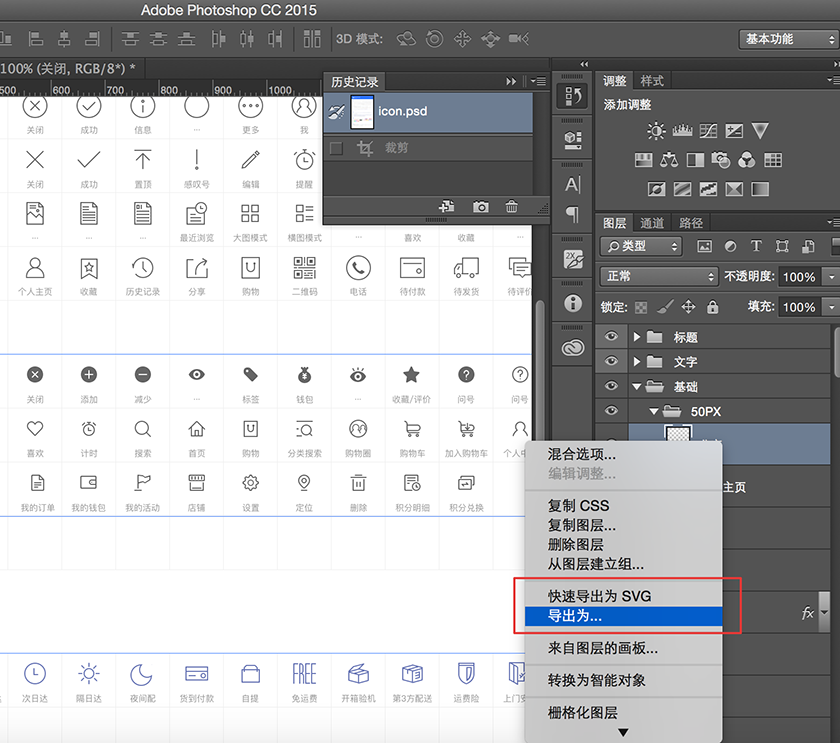

導出為：

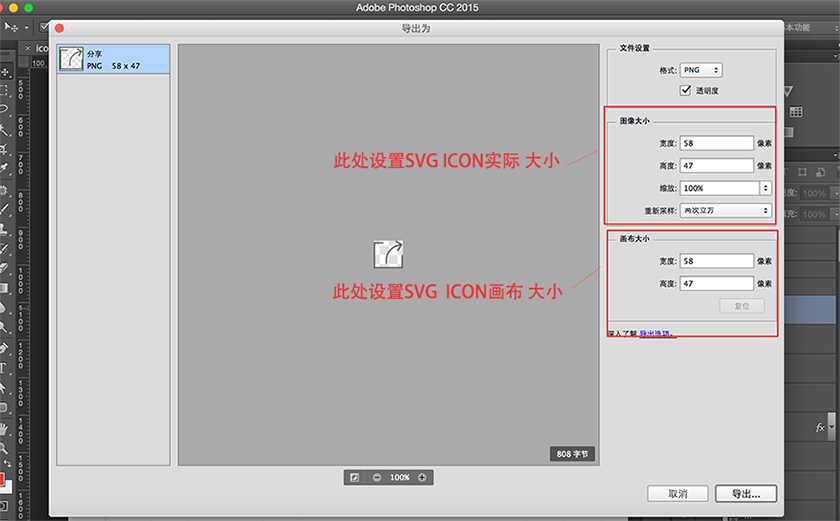

設置導出SVG圖像實際大小，以及畫布大?。?



SVG Symbol自動化合并生成

Photoshop導出來的是單個SVG文件，需要將這些單個SVG文件進行合并生產symbol的SVG，這樣才能通過symbol＋use進行引用。可以使用手工合并，推薦使用工具，安利給大家一個專門用于處理SVG Symbols用的glup插件gulp-svg-symbols。

下面我們就來以一個實例一步一步來使用下這個插件。

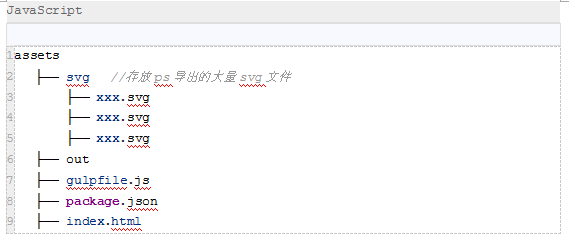

首先新建一個文件夾，目錄結構如下圖所示：

安裝gulp-svg-symbols插件,若沒有預先安裝gulp請先行安裝:

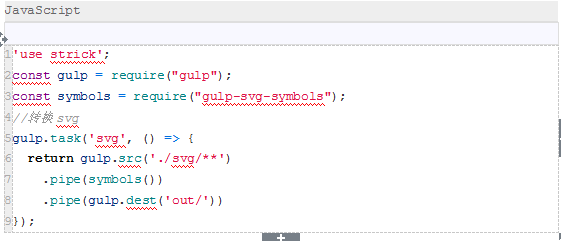

gulpfile.js寫入如下執行任務：



執行任務導出svg-symbols：

為了方便快速批量合成SVG圖標生成 SVG Symbol，提高效率，我們開發了簡易版的SVG Symbol可視化工具svg tool。

svg tool使用：

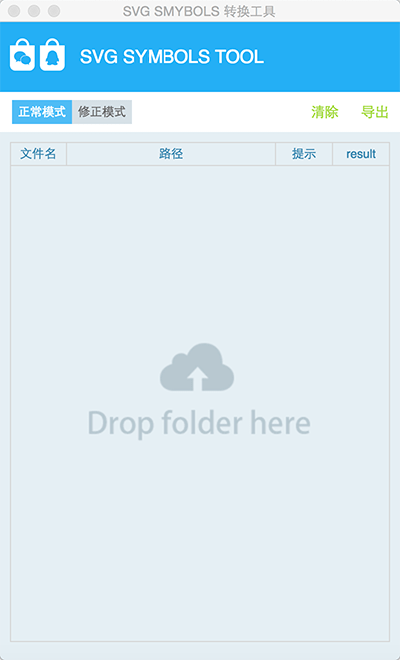

打開后界面



使用范圍：

主要支持單層結構SVG進行合并生產symbol，對于多層結構SVG合并注意手動修改對應顏色。

功能：

1.支持拖拽文件夾，自動遍歷SVG文件合并生成symbol文件。

2.提供兩種導出方式，正常模式、修正模式。

3.對文件viewBox大小不為整進行提示，可以選擇自動修正模式系統自動放大處理。

4.導出svg-symbol.svg、svg-symbol.js，可直接引入svg-symbol.js方便使用
